Взрывозащищенная клеммная коробка КНВ-А4433 из алюминиевого сплава
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-А4433 из алюминиевого сплава предназначена для соединения, разветвления и распределения электрических цепей в составе промышленного оборудования. Модель используется для создания коммутационных узлов на объектах, где необходимо применять электрооборудование с соответствующим видом взрывозащиты.
Прямоугольный корпус позволяет организовать несколько групп клеммных соединений и предусмотреть подключение кабельных линий с разных направлений. Такая конфигурация подходит для систем с разветвлённой электрической схемой, в которых требуется объединить подключения контрольно-измерительных приборов, исполнительных устройств и оборудования автоматизации.

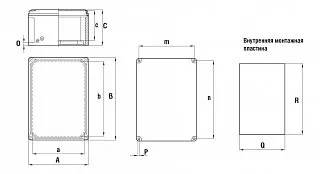

Корпус выполнен из алюминиевого сплава, обеспечивающего механическую прочность конструкции при сравнительно небольшой массе. Внутренняя комплектация определяется количеством электрических цепей, параметрами проводников и особенностями подключения оборудования.
Клеммные терминалы размещаются на DIN-рейках. Их количество, тип и расположение подбираются с учётом электрической схемы. При разработке компоновки необходимо предусмотреть пространство для прокладки проводников, подключения кабелей и доступа к соединениям при техническом обслуживании.
Расположение кабельных вводов согласовывается до подготовки корпуса. При сверлении отверстий необходимо соблюдать минимальные расстояния между их центрами, зависящие от сочетания размеров резьбы.
Минимальное расстояние между отверстиями для сверления, мм:
| Размер резьбы | 3/8″ M16 | 1/2″ M20 | 3/4″ M25 | 1″ M32 | 1 1/4″ M40 | 1 1/2″ M50 | 2″ M63 | 2 1/2″ M75 | 3″ M80 |
|---|---|---|---|---|---|---|---|---|---|
| 3/8″ M16 | 33 | 35 | 38 | 42,5 | 45,5 | 49,5 | 56,5 | 62,5 | 71,5 |
| 1/2″ M20 | 35 | 37 | 40 | 44,5 | 47,5 | 51,5 | 58,5 | 64,5 | 73,5 |
| 3/4″ M25 | 38 | 40 | 43 | 47,5 | 50,5 | 54,5 | 61,5 | 67,5 | 76,5 |
| 1″ M32 | 42,5 | 44,5 | 47,5 | 52 | 55 | 59 | 66 | 72 | 81 |
| 1 1/4″ M40 | 45,5 | 47,5 | 50,5 | 55 | 58 | 62 | 69 | 75 | 84 |
| 1 1/2″ M50 | 49,5 | 51,5 | 54,5 | 59 | 62 | 66 | 73 | 79 | 88 |
| 2″ M63 | 56,5 | 58,5 | 61,5 | 66 | 69 | 73 | 80 | 86 | 95 |
| 2 1/2″ M75 | 62,5 | 64,5 | 67,5 | 72 | 75 | 79 | 86 | 92 | 101 |
| 3″ M80 | 71,5 | 73,5 | 76,5 | 81 | 84 | 88 | 95 | 101 | 110 |
Значение в ячейке указывает минимальное расстояние между центрами отверстий соответствующих размеров резьбы. Например, между двумя отверстиями M16 необходимо предусмотреть не менее 33 мм, между M20 и M32 — не менее 44,5 мм, между M63 и M80 — не менее 95 мм, между двумя отверстиями M80 — не менее 110 мм.
Приведённые расстояния используются при разработке схемы сверления. Допустимое количество и расположение вводов определяются с учётом доступной площади стенок корпуса, габаритов выбранных компонентов и размещения внутреннего оборудования.
Технические характеристики
Применение
КНВ-А4433 применяется для организации распределительных и соединительных узлов в системах промышленной автоматизации, управления технологическими процессами, контроля и сигнализации.
Коробка позволяет объединять кабельные линии от нескольких групп контрольно-измерительных приборов, датчиков и исполнительных механизмов. Внутренние соединения могут распределяться по функциональному назначению с учётом требований к совместному размещению электрических цепей.
Прямоугольная конфигурация удобна при создании коммутационных узлов, к которым кабели подходят с разных сторон технологической установки. Размещение клеммных терминалов и вводов определяется принятой схемой кабельной разводки.
Модель может использоваться на нефтегазовых, химических, нефтехимических, энергетических и других промышленных предприятиях. Возможность установки в конкретной взрывоопасной зоне зависит от маркировки взрывозащиты выбранного исполнения и характеристик рабочей среды.
Преимущества практического использования
КНВ-А4433 позволяет объединять несколько групп электрических соединений в одном корпусе. Прямоугольная форма предоставляет возможности для распределения клеммного оборудования и организации кабельных подключений с учётом расположения внешних устройств.
Корпус из алюминиевого сплава сочетает механическую прочность и сравнительно небольшую массу. Материал применяется для изготовления электротехнических оболочек, предназначенных для промышленной эксплуатации.
Индивидуальная внутренняя комплектация позволяет подобрать необходимое количество DIN-реек, тип клеммных терминалов и расположение соединений. При разработке монтажной схемы учитываются сечение проводников, число подключений и доступность оборудования для обслуживания.
Расположение отверстий под кабельные вводы согласовывается в соответствии с направлением кабельных трасс. При совместном использовании вводов различных типоразмеров соблюдаются минимальные расстояния между отверстиями и конструктивные ограничения корпуса.
Для серии КНВ-А предусмотрены различные варианты взрывозащищённого исполнения. Конкретная комплектация выбирается с учётом классификации взрывоопасной зоны, характеристик электрических цепей и условий эксплуатации.
Предварительное согласование внутреннего оснащения и схемы сверления позволяет подготовить коммутационный узел под конкретную задачу и учесть особенности монтажа на промышленном объекте.
Купить Взрывозащищенная клеммная коробка КНВ-А4433 из алюминиевого сплава
У нас можно заказать взрывозащищенную клеммную коробку КНВ-А4433 из алюминиевого сплава для комплектации промышленных систем электроснабжения, автоматизации, контроля и управления технологическими процессами.
Для подбора исполнения необходимо указать требуемую маркировку взрывозащиты, количество и сечение проводников, тип клеммных терминалов, число подключаемых кабелей, размеры резьбы и предпочтительное расположение кабельных вводов.
При согласовании комплектации учитываются электрическая схема объекта, условия эксплуатации, требования к внутреннему оснащению и возможность размещения вводов с соблюдением установленных минимальных расстояний между отверстиями.
