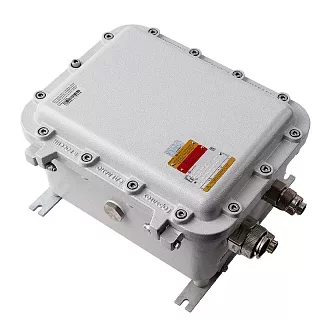

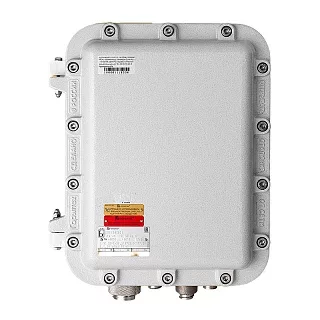

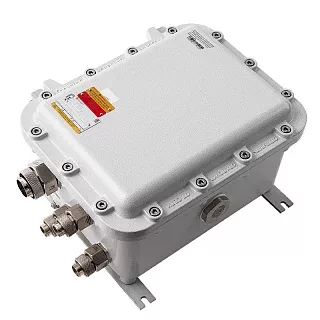

Взрывозащищенная клеммная коробка ЩОРВ573931
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
ЩОРВ573931 — увеличенный по глубине вариант корпуса формата 574×394 мм. По сравнению с ЩОРВ573926 внешняя глубина увеличена с 268 до 318 мм, а внутренняя — со 199 до 249 мм.
При одинаковых длине и ширине корпуса увеличенная глубина дает дополнительное пространство для размещения клеммной сборки и внутреннего оборудования.
Монтажная панель
| Исполнение | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель Щ5739А | 456 × 276 | 3 | 1,047 |
| Панель из нержавеющей стали Щ5739Н | 456 × 276 | 3 | 2,081 |
Для корпуса предусмотрена монтажная панель размером 456×276 мм толщиной 3 мм в алюминиевом или нержавеющем исполнении.
Максимально допустимое количество клемм
Количество указано без учета установки кабельных вводов. Значения в скобках — максимальное количество клемм в одном ряду.
| Номинальное сечение провода, мм² | Максимальное количество |
|---|---|
| 2,5 | 234 (86 в одном ряду) |
| 4 | 195 (72 в одном ряду) |
| 6 | 150 (55 в одном ряду) |
| 10 | 120 (44 в одном ряду) |
| 16 | 74 (37 в одном ряду) |
| 35 | 56 (27 в одном ряду) |
| 50 | 28 (23 в одном ряду) |
| 70 | 26 (21 в одном ряду) |
| 120/150 | 8 |
| 240 | 7 |
ЩОРВ573931 позволяет разместить до 234 клемм для проводников сечением 2,5 мм², до 195 — для 4 мм², до 150 — для 6 мм² и до 120 — для 10 мм². Для позиций 120/150 и 240 мм² предусмотрено соответственно до 8 и 7 клемм.
Максимально рекомендуемое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, NPT/M | Сторона В, NPT/M |
|---|---|---|
| 01 | 40/40 | 25/25 |
| 1 | 39/40 | 25/25 |
| 2 | 32/32 | 20/20 |
| 3 | 21/21 | 13/13 |
| 4 | 16/17 | 11/11 |
| 5 | 11/11 | 8/8 |
| 6 | 10/10 | 6/6 |
| 7 | 6/6 | 4/4 |
| 8 | 4/4 | 2/2 |
Для ЩОРВ573931 предусмотрены кабельные вводы кодов 01–8. Для кода 01 допускается до 40/40 вводов по стороне А и до 25/25 по стороне В. Для кода 8 предусмотрено до 4/4 вводов по стороне А и до 2/2 по стороне В.
Технические характеристики
Применение
ЩОРВ573931 подходит для крупных соединительных и распределительных схем, где требуется корпус с увеличенной глубиной для размещения клеммных зажимов, проводников и кабельных подключений.
При подборе учитываем количество и сечение проводников, число клемм в каждом ряду, тип и количество кабельных вводов, стороны их расположения и материал монтажной панели.
Преимущества практического использования
Основное отличие ЩОРВ573931 от ЩОРВ573926 — увеличенная глубина корпуса: 318 мм вместо 268 мм. Внутренняя глубина при этом составляет 249 мм вместо 199 мм.
Модель позволяет разместить до 234 клемм для проводников сечением 2,5 мм² и поддерживает кабельные вводы кодов 01–8.
Следующий типоразмер — ЩОРВ607229 с внешними габаритами 600×720×293 мм и массой 89,4 кг.
Купить Взрывозащищенная клеммная коробка ЩОРВ573931
Мы можем подобрать ЩОРВ573931 под конкретную электрическую схему. Для заказа укажите количество и сечение проводников, тип и количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения, материал монтажной панели и необходимые дополнительные исполнения.Похожие товары
