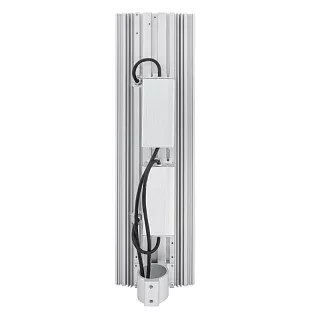

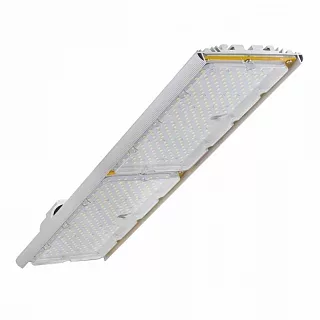

Взрывозащищённый светодиодный светильник Diora Unit 2Ex (170–180 Вт)

Описание

Diora Unit 2Ex (170–180 Вт) — взрывозащищённые светодиодные светильники для освещения производственных помещений, технологических площадок и объектов промышленной инфраструктуры с взрывоопасными зонами классов 2 и 22. Оборудование может применяться на предприятиях нефтегазовой, нефтехимической, химической, топливной и перерабатывающей промышленности при соответствии маркировки взрывозащиты условиям эксплуатации и требованиям проектной документации.

В товарную группу объединены 30 модификаций с обозначениями мощности 170 и 180 Вт со световым потоком от 24 000 до 27 000 лм. Светильники различаются оптическим исполнением, цветовой температурой и способом крепления.

Для моделей мощностью 170 Вт предусмотрены широкая боковая КСС ШБ и концентрированная К30. Модели с обозначением 180 Вт представлены косинусной КСС Д, глубокой Г90 и оптическим исполнением К60.

Каждая комбинация мощности и КСС выпускается с цветовой температурой 3000, 4000 или 5000 К, а также двумя вариантами крепления — консольным и поворотной лирой.

В исходной номенклатуре для части исполнений с обозначением 180 Вт в отдельном поле мощности указано 175 Вт. Поэтому номинальную мощность таких модификаций необходимо уточнять по технической документации производителя. В настоящей карточке сохранены исходные названия моделей и заводские артикулы.

Светильники Diora Unit 2Ex предназначены для эксплуатации в условиях, установленных производителем. При выборе необходимо учитывать классификацию взрывоопасной зоны, группу взрывоопасной среды, температурные характеристики и специальные условия применения.

Оборудование может использоваться при строительстве новых промышленных объектов, реконструкции производственных помещений, модернизации систем освещения и замене светильников на объектах с соответствующими требованиями к взрывозащите.

Подбор выполняется с учётом маркировки взрывозащиты, нормируемой освещённости, монтажной высоты, расположения рабочих поверхностей и технологического оборудования.

Модельный ряд и световой поток

В товарной группе Diora Unit 2Ex представлены модели с обозначениями мощности 170 и 180 Вт.

Световой поток зависит от выбранной кривой силы света.

Для многих исполнений с обозначением 180 Вт в поле мощности производителя указано 175 Вт.

Для КСС Д в отдельных полях светового потока указано 24 000 лм вместо 25 000 лм, приведённых в наименовании модели.

Diora Unit 2Ex 170 Вт — взрывозащищённый светодиодный светильник со световым потоком от 25 500 до 27 000 лм.

Для исполнения с широкой боковой КСС ШБ предусмотрено 25 500 лм, для концентрированной К30 — 27 000 лм.

Широкая боковая КСС может рассматриваться для освещения вытянутых производственных пространств, технологических проходов и рабочих участков, где необходимо соответствующее распределение света.

Концентрированная КСС К30 предназначена для направленного освещения рабочих поверхностей и технологических зон с учётом монтажной высоты и расстояния до освещаемого участка.

Diora Unit 2Ex 180 Вт представлен тремя вариантами КСС: косинусной Д, глубокой Г90 и исполнением К60.

В наименованиях моделей с косинусной КСС Д указан световой поток 25 000 лм. Для Г90 и К60 предусмотрено 24 000 лм.

Для отдельных модификаций с КСС Д в полях светового потока указано 24 000 лм. Также в исходной номенклатуре встречается значение мощности 175 Вт при обозначении модели 180 Вт.

Светильники этой группы могут рассматриваться для освещения производственных цехов, технологических площадок, рабочих зон и участков обслуживания оборудования при соответствии характеристик требованиям проекта.

Выбор между вариантами 170 и 180 Вт определяется не только номинальной мощностью, но и КСС, световым потоком и особенностями освещаемого объекта.

Более высокий световой поток не гарантирует большую освещённость отдельной рабочей поверхности. На результат влияют распределение силы света, монтажная высота, направление светильника и расположение технологических конструкций.

Светотехнический расчёт позволяет определить необходимое количество оборудования и рациональную схему размещения без избыточного потребления электроэнергии.

Класс и маркировка взрывозащиты

Светильники Diora Unit 2Ex предназначены для применения во взрывоопасных зонах при соответствии конкретной модификации установленным требованиям.

В технических материалах серии встречается газовая маркировка взрывозащиты 2Ex mc nA IIC T4/T5/T6 Gc X. Действующую маркировку, температурный класс и наличие пылевой взрывозащиты необходимо проверять по сертификату и паспорту выбранного исполнения.

Зона 2 — пространство, в котором образование взрывоопасной газовой среды при нормальной эксплуатации маловероятно, а при возникновении такая среда сохраняется непродолжительное время.

Зона 22 — пространство, в котором образование взрывоопасной среды в виде облака горючей пыли при нормальной эксплуатации маловероятно, а при возникновении такая среда сохраняется непродолжительное время.

При выборе светильника проверяются группа взрывоопасной среды, температурный класс или максимальная температура поверхности, допустимая температура окружающей среды и специальные условия безопасного применения.

Маркировка взрывозащиты должна соответствовать классификации зоны и характеристикам веществ, которые могут образовывать взрывоопасную среду на объекте.

При выборе оборудования учитываются требования ТР ТС 012/2011, применимых стандартов серии ГОСТ IEC 60079 (ГОСТ 31610) и проектной документации.

Применимость конкретной модификации для зоны 2 или 22 необходимо подтверждать действующей технической и разрешительной документацией производителя.

Кривые силы света Diora Unit 2Ex

В товарной группе Diora Unit 2Ex (170–180 Вт) представлены пять вариантов кривой силы света, распределённых между двумя обозначениями мощности.

Широкая боковая ШБ. Предусматривает боковое распределение светового потока. Может применяться для освещения вытянутых производственных пространств, технологических проходов и участков, где требуется соответствующая форма светораспределения.

Концентрированная К30. Предназначена для направленного освещения рабочих поверхностей, оборудования и технологических зон. При подборе учитываются монтажная высота, размеры освещаемого участка и расстояние до него.

Косинусная Д. Обеспечивает широкое распределение светового потока и может использоваться для общего освещения производственных помещений, технологических площадок и рабочих зон.

Глубокая Г90. Используется в схемах направленного освещения производственных и технологических пространств с учётом расположения рабочих поверхностей.

К60. В исходной номенклатуре производителя обозначена как «глубокая К60». Представляет собой отдельное оптическое исполнение, фактическое светораспределение которого необходимо оценивать по фотометрическим данным.

Для моделей 170 Вт доступны ШБ и К30. Для моделей с обозначением 180 Вт предусмотрены Д, Г90 и К60.

При освещении промышленных объектов необходимо учитывать возможное затенение рабочих поверхностей технологическим оборудованием, трубопроводами, колоннами, эстакадами и другими инженерными конструкциями.

Оптическое исполнение выбирается по результатам светотехнического расчёта с учётом нормируемой освещённости, монтажной высоты и геометрии объекта.

Цветовая температура

Взрывозащищённые светодиодные светильники Diora Unit 2Ex (170–180 Вт) представлены с тремя значениями коррелированной цветовой температуры.

3000 К — тёплый белый свет. Может применяться в осветительных установках, для которых предусмотрены соответствующие требования к характеристикам световой среды.

4000 К — нейтральный белый свет. Используется для освещения производственных помещений, технологических участков и рабочих зон.

5000 К — белый свет более холодного оттенка. Может применяться в системах промышленного освещения с соответствующими проектными требованиями.

Для каждой представленной комбинации мощности и КСС предусмотрены все три цветовые температуры.

Выбор выполняется с учётом назначения помещения, особенностей зрительной работы персонала и требований проектной документации.

Модификации и артикулы Diora Unit 2Ex (170–180 Вт)

В товарную группу включены 30 модификаций, объединённых в таблице из пяти строк.

Каждая строка соответствует определённой комбинации мощности и КСС. Для неё указаны три цветовые температуры и два способа крепления.

Порядок артикулов: 3000 / 4000 / 5000 К.

В обозначениях артикулов суффикс -C соответствует консольному креплению, -L — креплению типа «лира».

Для каждой комбинации мощности и КСС представлены три цветовые температуры и оба способа крепления. Каждое исполнение имеет самостоятельный артикул производителя.

При заказе необходимо указывать полное обозначение выбранного светильника.

Способы крепления

Взрывозащищённые светильники Diora Unit 2Ex (170–180 Вт) представлены с двумя вариантами крепления: консольным и поворотной лирой.

Консольное крепление. Предназначено для установки светильника на совместимые кронштейны и опорные элементы. Может применяться при освещении технологических площадок, производственных территорий и других промышленных объектов.

При подборе учитываются присоединительные размеры, масса оборудования, характеристики кронштейна и расчётные нагрузки на несущую конструкцию.

Поворотная лира. Позволяет ориентировать светильник относительно рабочей поверхности и выбирать направление светового потока.

Такое исполнение может использоваться при размещении на совместимых металлических основаниях, балках и других конструкциях, предусмотренных проектом.

При установке во взрывоопасной зоне необходимо соблюдать требования производителя к механическому креплению, электрическому подключению и специальным условиям безопасной эксплуатации.
