Светодиодный светильник Diora Unit PRO 76 (74–76 Вт)
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Diora Unit PRO 76 (74–76 Вт) — светодиодный светильник для наружного освещения автомобильных дорог, городских улиц, транспортных проездов, парковочных площадок и промышленных территорий. Модель представлена несколькими вариантами мощности и светораспределения, что позволяет подбирать оборудование с учётом геометрии освещаемого участка и расположения опор.
В зависимости от оптической системы номинальная мощность составляет 74, 75 или 76 Вт, а световой поток — от 10 600 до 12 000 лм. Для выбора доступны четыре широкие боковые кривые силы света (КСС): Ш1, Ш2, Ш3 и Ш4.
Исполнения Ш1 и Ш2 предназначены для консольного крепления. Для модификаций Ш3 и Ш4 предусмотрены два способа установки — консоль и лира. Цветовая температура составляет 2700, 3000, 4000 или 5000 К в зависимости от выбранной оптики.
Световой поток и варианты оптики
В серии Diora Unit PRO 76 мощностью 74–76 Вт используются четыре оптические системы. Каждая из них имеет собственное сочетание мощности, светового потока и углов распределения силы света.
| КСС | Мощность, Вт | Световой поток, лм | Номинальные углы | Крепление |
|---|---|---|---|---|
| Ш1 | 76 | 10 600 / 11 700 | 130° × 40° | Консоль |
| Ш2 | 74 | 10 900 / 12 000 | 130° × 60° | Консоль |
| Ш3 | 75 | 11 500 | 150° × 90° | Консоль / лира |
| Ш4 | 75 | 12 000 | 150° × 75° | Консоль / лира |
КСС Ш1 характеризуется направленным широким боковым распределением света. Модель мощностью 76 Вт обеспечивает 11 700 лм при цветовой температуре 4000 или 5000 К и 10 600 лм при 2700 К.
КСС Ш2 отличается от Ш1 увеличенным углом распределения в одной из плоскостей. При мощности 74 Вт световой поток составляет 12 000 лм для исполнений 4000/5000 К и 10 900 лм для 2700 К.
КСС Ш3 имеет более широкое распределение силы света с номинальными углами 150° × 90°. Модель мощностью 75 Вт обеспечивает 11 500 лм при цветовой температуре 3000, 4000 или 5000 К.
КСС Ш4 предусматривает углы 150° × 75°. При мощности 75 Вт световой поток составляет 12 000 лм независимо от выбранного значения цветовой температуры 3000, 4000 или 5000 К.
Выбор КСС определяется результатами светотехнического расчёта. При одинаковом световом потоке светильники с различной оптикой могут обеспечивать разные показатели освещённости и её равномерности.
Цветовая температура и модификации
Для моделей Ш1 и Ш2 доступны исполнения 2700, 4000 и 5000 К. Для Ш3 и Ш4 предусмотрены 3000, 4000 и 5000 К.
При цветовой температуре 2700 К световой поток исполнений Ш1 и Ш2 ниже, чем у соответствующих моделей 4000 и 5000 К.
Все предусмотренные модификации представлены в таблице.
| КСС | Мощность, Вт | Световой поток, лм | Цветовая температура, К | Крепление | Артикул |
|---|---|---|---|---|---|
| Ш1 | 76 | 10 600 | 2700 | Консоль | DUPRO76Sh1-2,7K-C |
| Ш1 | 76 | 11 700 | 4000 | Консоль | DUPRO76Sh1-4K-C |
| Ш1 | 76 | 11 700 | 5000 | Консоль | DUPRO76Sh1-5K-C |
| Ш2 | 74 | 10 900 | 2700 | Консоль | DUPRO74Sh2-2,7K-C |
| Ш2 | 74 | 12 000 | 4000 | Консоль | DUPRO74Sh2-4K-C |
| Ш2 | 74 | 12 000 | 5000 | Консоль | DUPRO74Sh2-5K-C |
| Ш3 | 75 | 11 500 | 3000 | Консоль | DUPRO75Sh3-3K-C |
| Ш3 | 75 | 11 500 | 3000 | Лира | DUPRO75Sh3-3K-L |
| Ш3 | 75 | 11 500 | 4000 | Консоль | DUPRO75Sh3-4K-C |
| Ш3 | 75 | 11 500 | 4000 | Лира | DUPRO75Sh3-4K-L |
| Ш3 | 75 | 11 500 | 5000 | Консоль | DUPRO75Sh3-5K-C |
| Ш3 | 75 | 11 500 | 5000 | Лира | DUPRO75Sh3-5K-L |
| Ш4 | 75 | 12 000 | 3000 | Консоль | DUPRO75Sh4-3K-C |
| Ш4 | 75 | 12 000 | 3000 | Лира | DUPRO75Sh4-3K-L |
| Ш4 | 75 | 12 000 | 4000 | Консоль | DUPRO75Sh4-4K-C |
| Ш4 | 75 | 12 000 | 4000 | Лира | DUPRO75Sh4-4K-L |
| Ш4 | 75 | 12 000 | 5000 | Консоль | DUPRO75Sh4-5K-C |
| Ш4 | 75 | 12 000 | 5000 | Лира | DUPRO75Sh4-5K-L |
Каждый артикул соответствует конкретному сочетанию мощности, КСС, цветовой температуры и способа крепления.
Консольное крепление и лира
Для светильников Diora Unit PRO 76 мощностью 74–76 Вт предусмотрены различные монтажные исполнения.

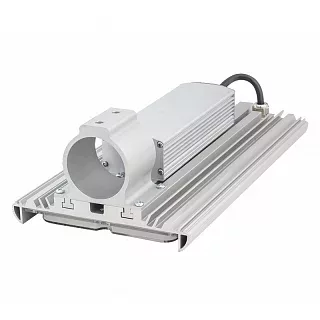

Консольное крепление применяется при установке на соответствующие кронштейны опор наружного освещения. Оно доступно для всех четырёх оптических систем.

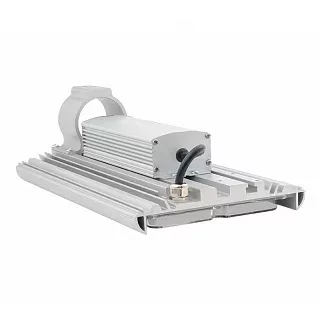

Крепление типа «лира» предусмотрено для светильников с КСС Ш3 и Ш4. Оно используется для установки оборудования на совместимые монтажные конструкции.
При выборе способа крепления учитываются присоединительные размеры, допустимые нагрузки на опору, монтажное положение светильника и направление светового потока.
Технические характеристики
Применение
Diora Unit PRO 76 (74–76 Вт) применяется для наружного освещения объектов транспортной, городской и промышленной инфраструктуры. Световой поток до 12 000 лм и четыре варианта КСС позволяют выбирать оборудование для различных схем размещения опор.
Основные области применения:
-
Автомобильные дороги и городские улицы — освещение проезжей части, подъездных путей и внутриквартальных проездов.
-
Парковки и открытые стоянки — освещение автомобильных мест, проездов и прилегающих территорий.
-
Промышленные и складские объекты — освещение внутриплощадочных дорог, подъездов к зданиям и транспортных зон.
-
Общественные и коммерческие территории — освещение подъездных площадок и открытых участков.
Светильники также могут использоваться при реконструкции действующих систем наружного освещения. Выбор мощности, КСС и способа крепления выполняется с учётом характеристик опор, параметров электрической сети и результатов светотехнического расчёта.
Преимущества практического использования
Четыре варианта КСС. Оптические системы Ш1, Ш2, Ш3 и Ш4 позволяют выбирать светораспределение с учётом геометрии освещаемого участка.
Световой поток до 12 000 лм. Такое значение обеспечивают модификации Ш2 при 4000/5000 К и Ш4 при 3000/4000/5000 К.
Выбор цветовой температуры. В зависимости от КСС предусмотрены исполнения 2700, 3000, 4000 и 5000 К.
Два способа крепления. Для светильников с оптикой Ш3 и Ш4 доступны консольное исполнение и лира.
Различные значения мощности. Модели 74, 75 и 76 Вт позволяют выбирать необходимое сочетание энергопотребления и светотехнических характеристик.
Применение в системах дорожного и территориального освещения. Светильники подходят для комплектации новых объектов и модернизации существующих осветительных установок.
Купить Светодиодный светильник Diora Unit PRO 76 (74–76 Вт)
В НПО «Легион» можно заказать светодиодный светильник Diora Unit PRO 76 (74–76 Вт) для освещения автомобильных дорог, городских улиц, парковок и территорий предприятий.
В ассортименте представлены исполнения мощностью 74, 75 и 76 Вт со световым потоком от 10 600 до 12 000 лм, оптическими системами Ш1, Ш2, Ш3 и Ш4, различными значениями цветовой температуры и способами крепления.
При подборе учитываются требования к освещению объекта, характеристики КСС, параметры опор и кронштейнов и условия эксплуатации.
НПО «Легион» осуществляет поставки светодиодного оборудования для строительства и модернизации систем наружного освещения по России.
