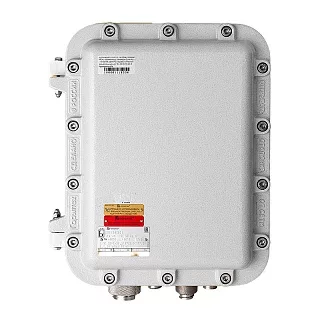

Взрывозащищенная клеммная коробка ЩОРВ422221
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
ЩОРВ422221 отличается вытянутой геометрией корпуса: длина 424 мм при ширине 224 мм. Внутреннее пространство 359×159×165 мм удобно для последовательного размещения клеммных групп вдоль длинной стороны корпуса.
По сравнению с предыдущими типоразмерами серии модель имеет большую длину при сравнительно небольшой ширине, что позволяет использовать ее в компоновках, где требуется протяженная монтажная зона.
Монтажная панель
| Исполнение | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель Щ4222А | 340 × 120 | 2 | 0,221 |
| Панель из нержавеющей стали Щ4222Н | 340 × 120 | 2 | 0,659 |
Для ЩОРВ422221 предусмотрена монтажная панель размером 340×120 мм в алюминиевом или нержавеющем исполнении.
Максимально допустимое количество клемм
Количество указано без учета установки кабельных вводов.
| Номинальное сечение провода, мм² | Максимальное количество |
|---|---|
| 2,5 | 55 |
| 4 | 46 |
| 6 | 35 |
| 10 | 28 |
| 16 | 23 |
| 35 | 17 |
| 50 | 15 |
| 70 | 6 |
ЩОРВ422221 позволяет разместить до 55 клемм для проводников сечением 2,5 мм², до 46 — для 4 мм², до 35 — для 6 мм² и до 28 — для 10 мм². Для сечений 50 и 70 мм² предусмотрено соответственно до 15 и 6 клемм.
Максимально рекомендуемое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, NPT/M | Сторона В, NPT/M |
|---|---|---|
| 01 | 20/20 | 8/8 |
| 1 | 18/20 | 8/8 |
| 2 | 14/14 | 5/5 |
| 3 | 10/10 | 4/4 |
| 4 | 7/7 | 3/3 |
| 5 | 5/5 | 2/2 |
| 6 | 3/3 | 1/1 |
| 7 | 3/3 | 1/1 |
| 8 | 2/2 | 1/1 |
Для ЩОРВ422221 предусмотрены кабельные вводы кодов 01–8. По стороне А максимальное количество достигает 20/20 для кода 01, по стороне В — 8/8. Для кода 8 допускается до 2/2 вводов по стороне А и до 1/1 по стороне В.
Технические характеристики
Применение
ЩОРВ422221 подходит для соединительных и распределительных схем, где требуется вытянутый корпус для последовательного размещения клеммных групп и кабельных подключений.
При подборе учитываем количество и сечение проводников, необходимое число клемм, типы кабельных вводов, стороны их расположения и материал монтажной панели.
Преимущества практического использования
Внутреннее пространство 359×159×165 мм позволяет формировать протяженную клеммную сборку при ширине корпуса 224 мм.
Для модели доступны кабельные вводы кодов 01–8 и монтажная панель размером 340×120 мм в двух вариантах исполнения.
Следующий типоразмер — ЩОРВ423222 с внешними габаритами 433×333×224 мм и массой 22,4 кг.
Купить Взрывозащищенная клеммная коробка ЩОРВ422221
Мы можем подобрать ЩОРВ422221 под конкретную электрическую схему. Для заказа укажите количество и сечение проводников, тип и количество клеммных зажимов, необходимое количество кабельных вводов, стороны их расположения, материал монтажной панели и дополнительные исполнения.Похожие товары
